●特點：

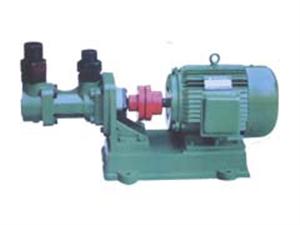

3G三螺桿泵(螺桿輸油泵)包括3G 通用型，3GC船用型及特殊型。3G三螺桿泵是轉子式容積泵，由于主動螺桿與從動螺桿上螺旋槽相互嚙合及它們與襯套三孔內表面的配合，得以在泵的進出口之間形成數級動密封腔室,這些動密封腔室將不斷把液體由泵進口軸向移動到泵出口，并使所輸液體逐級升壓，從而形成一個連續、平穩、軸向移動的壓力液體。
●3G三螺桿泵(螺桿輸油泵)適用介質及性能范圍：
3G三螺桿泵所輸液體為各種不含固體顆粒，無腐蝕性油類及類似油的潤滑性液體，所輸液體粘度為1.2~100°E（3.0~760cst），高粘度液體亦可通過加溫降粘后輸送。流量范圍0.2~590m3/h，工作壓力高100bar，溫度高150℃。
●3G三螺桿泵(螺桿輸油泵)結構:
1、結構簡單：具有多種結構形式，一般小流量0.2~6.5m3/h，泵的泵體和襯套合為一體（統稱泵體），軸封為機械密封。
中等流量以上的泵襯套為一單獨的零件固定于泵體內，大流量泵多制成雙吸結構臥式安裝，軸封根據輸送介質的不同有機械密封和填料密封兩種。
3G船用泵的安裝形式有臥式和立式兩種，原動機為交、直流船用電動機。
2、壽命長：3G三螺桿泵的主動螺桿由電動機驅動，主、從桿之間沒有機械接觸，而由所輸壓力液體驅使從桿繞軸心線自轉，主、從桿之間、螺桿與襯套之間皆有一層油膜保護，因而泵的機械摩擦極小，壽命比較長。
3、所輸液體在3G三螺桿泵內作軸向勻速直線運動，故壓力脈動小，流量穩定，噪音低，由于轉動部件慣性小，則起動力矩和振動很小。
4、3G三螺桿泵具有高吸入能力。
5、為保證3G三螺桿泵、電機及管路系統，中等流量以上的螺桿泵均帶有保護閥，當壓力超過保護閥的設定壓力時，高壓油將回流至泵的進油口。
●3G三螺桿泵系列說明

系列特征	系列代號	結構形式	適用范圍	性能范圍
系列特征	系列代號	結構形式	適用范圍	流量	高工作壓力
滑油系列	3G 3GC	臥式單吸	20~150cst 潤滑油類及潤滑性液體	0.3-94（m3/h）	60（bar）
	3GS 3GCS	臥式雙吸		80-590	16
	3GCG	立（懸掛）式單吸		10-96	8
	2GCL	立式柱腳型單吸		4--96	8
	3GCLS	立式柱腳型雙吸		88-306	8
燃油系列	3Gr 3GCr	臥式單吸	3~365cst 輕重質燃油類	0.3-94	60①
	3Gr 3GCr	臥式單吸		0.3-94	25②
	3GSr 3GCSr	臥式雙吸		80-590	16
高粘油系列	3GN	臥式單吸	365~760cst 高粘度油類	1.0-40	25

●3G三螺桿泵材料代碼

材料組合代碼	泵體	襯套	使用范圍
W1	HT200	稀土銅鉬球鐵	可低壓輸送潤滑性較差，粘度適當的液體，如燃油等。
W2	HT200	ZL109	可低壓輸送潤滑性好，粘度適當的液體，如潤滑油等。
W3	QT450-10	ZL109	用于特殊場合（如船用泵）低壓輸送潤滑性較好，粘度適當的液體，如潤滑油等。
W4	QT450-10	稀土銅鉬球鐵	用于特殊場合（如船用泵）低壓輸送潤滑性較差，粘度適當的液體，如燃油等。
W21	HT200	ZCuSn5Pb5Zn5	可在較高壓力下輸送潤滑性較差，粘度較低的液體，如重油、燃油等。
W23	QT450-10	ZCuSn5Pb5Zn5	用于特殊場合（如船用泵）有較高壓力下輸送潤滑性較差，粘度較低的液體，如重油、燃油等。

型號	流量		工作壓力MPa	吸入壓力 MPa	效率 %	轉速 r/min	配用電動機
	m³/h	L/min					配用電動機
	m³/h	L/min					功率Kw	型號
3G25×4－46	0.8	13	1.0	-0.06	62	1500	0.75	Y80M－4
	0.6	10	2.5	-0.06	60.6	1500	1.5	Y90L－4
	2.0	33	1.0	-0.055	59.4	3000	1.5	Y90S－2
	1.6	26	2.5	-0.055	69	3000	3.0	Y100L－2
3G30×4－46	1.6	26	1.0	-0.055	63.5	1500	1.1	Y90S－4
	1.2	20	2.5	-0.055	61	1500	2.2	Y100L－4
	3.6	60	1.0	-0.05	60	3000	2.2	Y90L－4
	3.2	53	2.5	-0.05	69	3000	4.0	Y112M－2
3G36×4－46	2.8	46	1.0	-0.055	66	1500	2.2	Y100L－4
	2.4	40	2.5	-0.055	66.5	1500	4.0	Y112M－4
	6.5	108	1.0	-0.05	60.5	3000	4.0	Y112M－2
	6.0	100	2.5	-0.05	72	3000	7.5	Y132S－2
