當前位置:首頁>產品中心>YCB圓弧齒輪泵系列>YCB系列圓弧齒輪泵

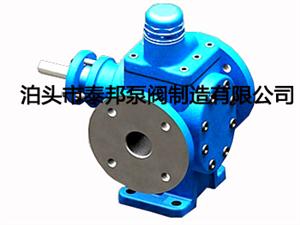

YCB系列圓弧齒輪泵
供應商：泊頭市泰邦泵閥制造有限公司
產 地：中國>河北>滄州>泊頭市
YCB系列圓弧齒輪泵詳細介紹
標簽：YCB系列圓弧齒輪泵|YCB圓弧齒輪泵|圓弧齒輪泵
● 用途
YCB圓弧齒輪油泵適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于80℃，粘度為5×10-6～1.5×10-3m2/s(5-1500cSt)的潤滑油或性質類似潤滑油的其它液體，以及用于液壓傳動系統。
● 應用范圍
YCB圓弧齒輪泵在輸油系統中可用作傳輸，增壓泵；圓弧齒輪油泵在燃油系統中可用作輸送，加壓，噴射的燃油泵；在液壓傳動系統中可用作提供液壓動力的液壓泵；在工業領域中，均可作潤滑油泵用。
● 結構特點
本系列齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。齒輪采用雙圓弧正弦曲線齒形制造。它與漸開線齒輪相比突出的優點是齒輪嚙合過程中齒廓面沒有相對滑動，所以齒面無磨損，運轉平穩，無因液現象，噪音低、壽命長、效率高。該泵擺脫了傳統設計的束縛，使得齒輪泵在設計、生產和使用上進入了一個新的領域。泵設有保護閥作為超載保護，保護閥全回流壓力為泵額定排出壓力的1.5倍。也可在允許排出壓力范圍內根據實際需要另行調整。但注意本保護閥不能作減壓閥長期工作，需要時可在管路上另行安裝。
泵軸端密封設計為兩種形式，一種為機械密封，一種是填料密封，可根據具體使用情況和用戶要求確定。從主軸外伸端向泵看，為順時針旋轉。
泵軸端密封設計為兩種形式，一種為機械密封，一種是填料密封，可根據具體使用情況和用戶要求確定。從主軸外伸端向泵看，為順時針旋轉。
YCB型系列圓弧齒輪泵性能參數表
型號 | 流量 | 排出壓力 MPa | 吸出高空 高度MH2O | 效率% | 電動機 | |||
m3/h | L/min | 轉速 | 功率 | 機座號 | ||||
YCB0.6/0.6 YCB0.6/2.5 | 0.6 | 10 | 0.6 2.5 | 5 | 32 50 | 910 910 | 0.75 1.1 | Y90S-6 Y90L-6 |
YCB1.0/0.6 YCB1.0/2.5 | 1.0 | 1.67 | 0.6 2.5 | 5 | 32 70 | 1390 1400 | 0.75 1.5 | Y80L2-4 Y90L-4 |
YCB1.6/0.6 YCB1.6/2.5 | 1.6 | 26.7 | 0.6 2.5 | 5 | 42 71 | 910 940 | 0.75 2.2 | Y90S-6 Y112M-6 |
YCB2.5/0.6 YCB2.5/2.5 | 2.5 | 42 | 0.6 2.5 | 5 | 42 71 | 1400 1440 | 1.1 4 | Y90S-4 Y112M-4 |
YCB3.3/0.6 YCB3.3/2.5 | 3.3 | 55 | 0.6 2.5 | 5 | 60 72 | 940 960 | 1.5 5.5 | Y100L-6 Y132L-6 |
YCB4/0.6 YCB4/2.5 | 4 | 66 | 0.6 2.5 | 5 | 60 72 | 940 960 | 1.5 5.5 | Y100L-6 Y132L-6 |
YCB5/0.6 YCB5/2.5 | 5 | 83.3 | 0.6 2.5 | 5 | 60 72 | 1420 1440 | 2.2 7.5 | Y100L-4 Y132L-4 |
YCB6/0.6 YCB6/2.5 | 6 | 100 | 0.6 2.5 | 5 | 60 72 | 1420 1440 | 2.2 7.5 | Y100L-4 Y132L-4 |
YCB8/0.6 YCB8/2.5 | 8 | 133 | 0.6 2.5 | 5 | 60 72 | 960 970 | 3 11 | Y132S-6 Y160L-6 |
YCB10/0.6 YCB10/2.5 | 10 | 167 | 0.6 2.5 | 5 | 60 72 | 960 970 | 4 11 | Y132M-6 Y160L-6 |
YCB12/0.6 YCB12/2.5 | 12 | 200 | 0.6 2.5 | 5 | 61 75 | 1440 1460 | 5.5 15 | Y132S-4 Y160L-4 |
YCB15/0.6 YCB15/2.5 | 15 | 250 | 0.6 2.5 | 5 | 61 75 | 1440 1470 | 5.5 15 | Y132S-4 Y160L-4 |
YCB20/0.6 YCB20/2.5 | 20 | 333 | 0.6 2.5 | 5 | 68 77 | 970 980 | 7.5 22 | Y160M-6 Y200L2-6 |
YCB25/0.6 YCB25/2.5 | 25 | 420 | 0.6 2.5 | 5 | 69 77 | 970 980 | 11 30 | Y160L-6 Y225M-6 |
YCB30/0.6 YCB30/2.5 | 30 | 500 | 0.6 2.5 | 5 | 70 78 | 970 980 | 11 37 | Y160L-6 Y250M-6 |
YCB40/0.6 YCB40/2.5 | 40 | 660 | 0.6 2.5 | 5 | 72 78 | 980 980 | 15 45 | Y180L-6 Y280S-6 |
瀏覽更多關于圓弧齒輪泵 YCB圓弧齒輪泵 YCB系列圓弧齒輪泵 的內容
與YCB系列圓弧齒輪泵 相關的產品
YCB立式圓弧齒輪泵百年品質,YCB立式齒輪泵適用于輸送不含固體顆粒和纖維，無腐蝕性，溫度不高于80℃，粘度為5×10-6～1.5×10-3m2/s(5-1500cSt)的潤滑油或性質類似潤滑油的其它液體，以及用于液壓傳動系統。
20年的YCB齒輪泵研發 制造經驗，采用了上被認為輸送泵先進的一點連續接觸齒輪，YCB齒輪油泵、YCB圓弧齒輪泵即雙圓弧加正弦曲線復合成齒形，可淘汰漸開線齒輪輸送泵。本產品配套多，獲得社會好評如潮!
我廠YCB圓弧齒輪油泵有30年的研發 制造經驗，本系列圓弧齒輪泵、不銹鋼圓弧齒輪泵采用了上被認為輸送泵先進的一點連續接觸齒輪，即雙圓弧加正弦曲線復合成齒形，有效率、噪聲低，并具有良好的節能效果，是您的合作伙伴!
專業生產YCB不銹鋼圓弧齒輪泵，有完善制造經驗、可根據用戶不同需求訂做各種不銹鋼泵（304、316、316L）耐腐蝕泵、銅輪防爆泵等。不銹鋼圓弧泵、耐腐蝕泵主要用于輸送衛生條件要求嚴格的介質或者有腐蝕性介質等。
